適用范圍
自動電源切換開關（以下簡稱切換開關）適用于交流50Hz, 額定工作電壓380V、額定工作電流63A-225A雙電源供電系統，用自動或手動操作方式完成常用電源與備用電源之間的切換。該切換開關主要用于醫院、商店、銀行、化工、冶金、高層建筑、軍事設施等重要場合。
基本結構
自動電源切換開關主要由電源轉換執行斷路器組成，開關工作有三個狀態位置供用戶選擇：常用電源(N)合、雙分、備用電源(R)合，開關具有體積小、重量輕、工作穩定，使用方便等。
正常工作條作
安裝的海拔高度不超過2000米。
大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%, 在較低的溫度下，可以有較高的濕度，應考慮到濕度變化會發生產品表面的凝露。
無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體與塵埃。
無顯著搖動和沖擊震動的地方。

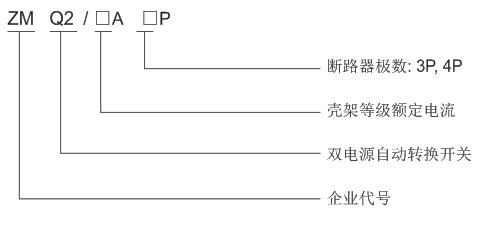

型號及含義
安裝及使用方法

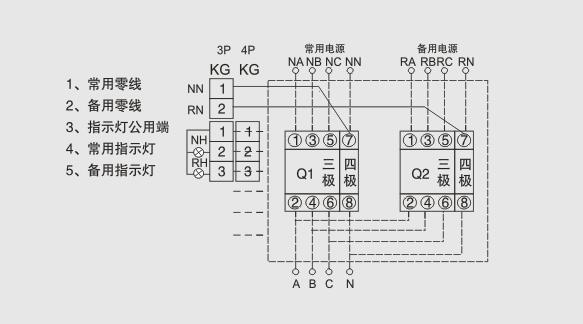

接線時，常用電源N應接入常用電源執行斷路器QN.備用電源R應接入備用電源執行斷路器QR。當QN和QR為四線斷路器時，接線方式按接線圖，其中QN和QR的1、3、5為三相(A、B、C)進線端，2、4、6為三相出線端，7為零線(N)進線端．8為零線出線端。若選用斷路器為三極斷路器，則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接零線端子KG上。具體操作見接線圖。雙電源切換開關自動控制器的工作電源取斷路器QN和QR的進線端A相和零線N，若選用斷路器為三極斷路器時，必須要接零線NN和NR，該三極專用接線零端子在兩臺斷路器中間，在自動電源切換開關安裝，接線過程中，切不要把原接在斷路器進線端的本機控制器線忘掉，碰斷或短路等。
使用操作
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動一自動按鈕置于手動操作位置，當推動手柄順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QR合閘，常用電源執行斷路器QN分閘。
面板中，電源指示燈（紅），若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動一自動按鈕置于自動位置狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器QN合閘狀態，面板中N電指示燈（黃）亮；如果常用電源供電不正常，則切換開關將自動換到備用電源QR供電，備用電源R指示燈（綠）亮。

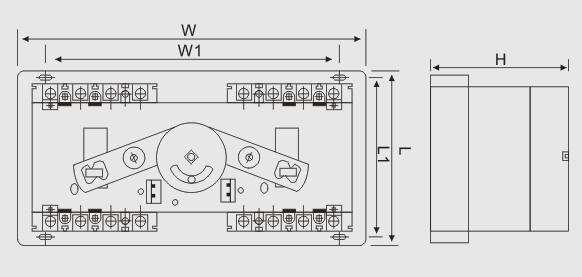

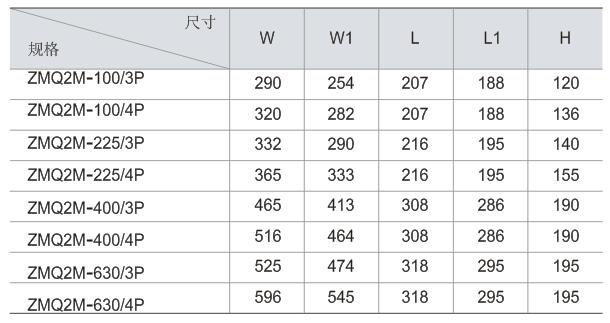

外形及安裝尺寸
