適用范圍

TBBX型高壓無功地補償裝置(以下簡稱補償裝置)為戶內式，額定電壓6-10kV，頻率50Hz，用于額定電壓6-10kV三相交流電動機進行就地無功補償，以減少電能損耗，提高電
網電壓質量及改善電動機的啟動性能。補償裝置內的電容器隨電動機的起動而投入，停止而切除。它是一種補償效果大大優于集中補償的、新穎的節能產品。

使用環境條件

戶內使用

海拔高度不超過1000m

周圍空氣溫度為-10℃~+40℃

安裝地點無嚴重霉菌，無腐蝕性氣體，無嚴重粉塵，無導電性塵埃存在，無嚴重振動。

相對濕度：日平均不大于95%，月平均不大于90%。

該裝置只適應于電動機為連續工作制，且無大的沖擊性負載。并不得承受反轉或反接制動。

不得使用在調速控制的電動機負載上。

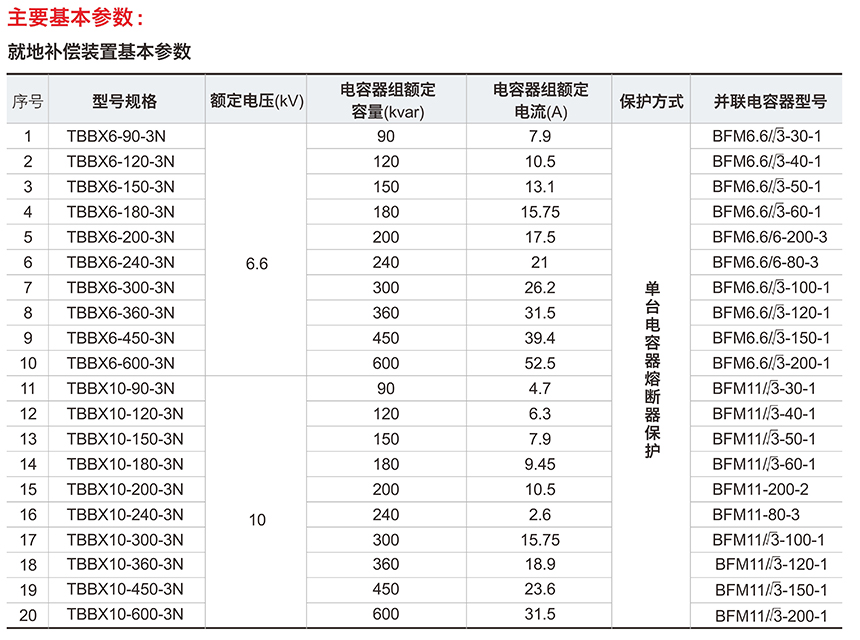

額定電壓：6-10kV

補償裝置的接線方式為Y接線方式，中性點不接地。

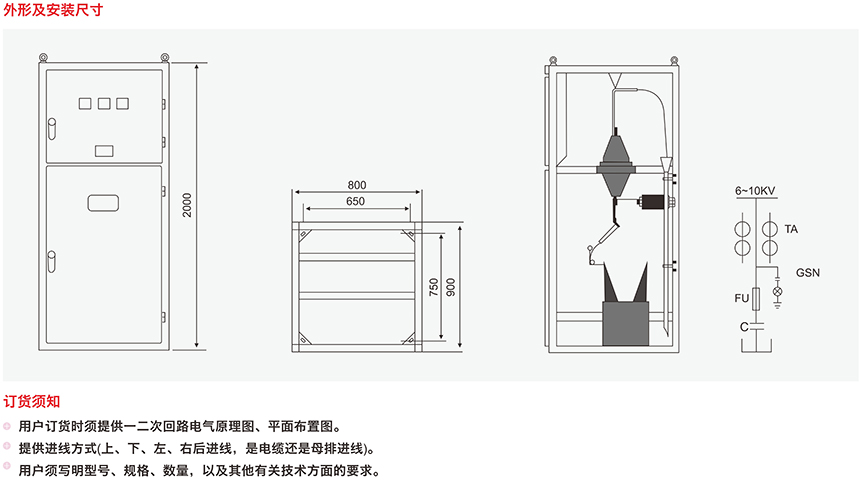

結構

補償裝置的殼體可以由柜體型材組合或用鋼板折彎焊接而成。柜體的上部為安裝儀表的儀表門，下部為鋼板門，門內設有安全閉鎖。補償裝置柜后面設有帶上下通風孔的門，該 門用螺旋式鎖具鎖緊，在一般情況下不得打開。只有在停機以后才能打開。?

補償裝置的進線方式：采用電纜下進線方式：采用電纜下進線方式和母排架空上進線方式兩種。

選型方式

補償裝置的額定電壓與系統電壓相一致；

補償裝置柜的額定電流不大于電動機的空載電流。

補償容量的計算；補償容量的計算與GGJ型低壓無功功率自動補償裝置相同。
