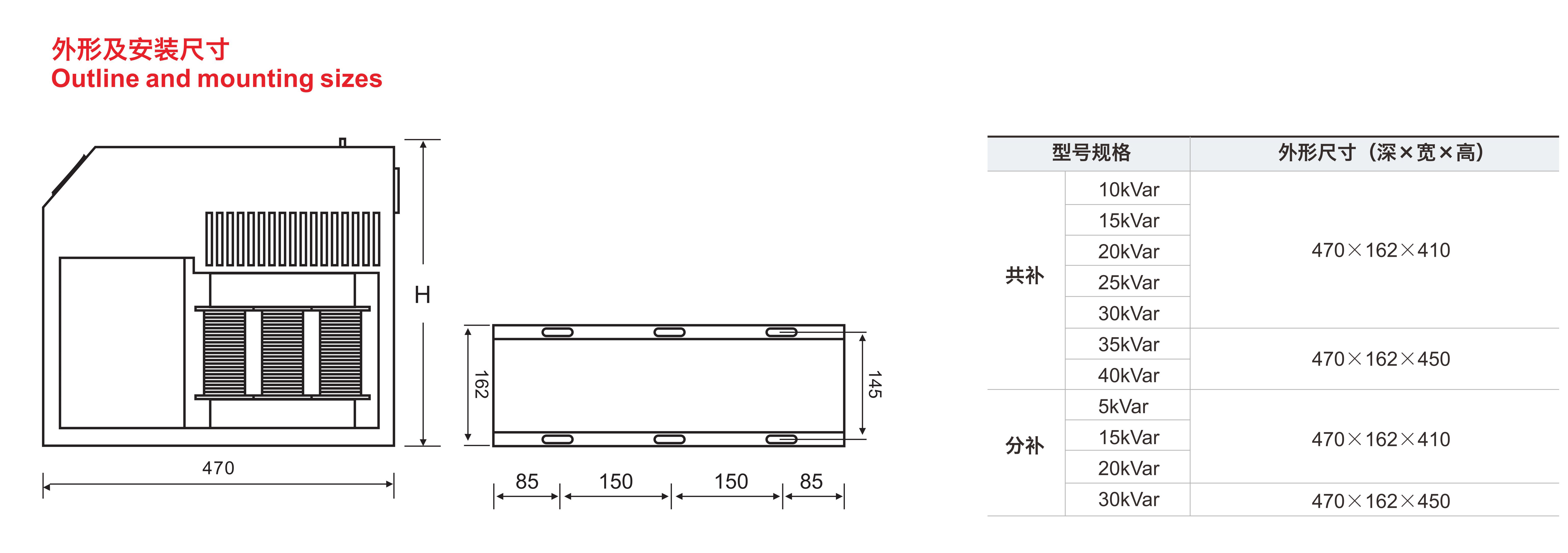

- 產品尺寸
產品概述 :
產品特點與應用：ZMZ-X型智能集成低壓濾波電容器(下稱產品)是針對電網絡諧波含量一定，普通電力電容器不能正常運行的情況下而設計，主要特點如下：主要高品質型低壓電容器，無油化設計，安全性高；采用無涌流投切開關，技術先進，性能穩定可靠;采用特殊的技術與工藝，能有效的抑制高次諧波和涌流，抑制3、5、7、9次以上諧波效果明顯；模塊化結構，組合靈活，擴容方便，安裝簡單，便于維護；智能網絡，485通訊接口，可以接入后計算機，進行配電綜合管理；采用分散控制模式，20萬次無故障投切，高可靠性；人性化的人機界面，操作簡單，維護方便，利于現場故障查找；內加SH防爆器及溫控裝置，提高嚴重諧波場所下運行可靠性；節能效果顯著，有效提高功率因數，降低電能功耗，改善電能質量,ZMZ-X型智能集成低壓濾波電容器主要應用在諧波電流為40%以下的場所(如變頻器等設備)，既能滿足無功補償，改善功率因數，又能消除高次諧波對系統的影響，提高用電質量。
產品功能
濾波功能
有效的抑制高次諧波和涌流，對高次諧波形成低阻通路。對諧波具有吸收泄放作用，能消除高次諧波對電容器的影響，保護電路及電容器過載，防止電容器過熱、絕緣介質的老化。自愈性能下降，使用壽命降低。
無涌流投切功能
與專用電容投切開關配合，無投切涌流。
分相補償功能
分相補償型產品，各相電容可以分別投切，提高無功補償精度，使三相無功不平衡得到良好補償。
測量功能
配電電壓、電流、無功功率、功率因數測量；CT相位與變化自動測量、校正各臺電容器三相電流、體內溫度測量。
保護功能
回路電流速切、過流保護；電容器過壓、欠壓保護；電容器過溫、斷相、三相不平衡保護，當電容器溫度超過65℃，電容器整機退運保護，提高使用壽命，確保系統安全運行。
信號功能
電容器投切狀態、過欠補狀態、過欠壓狀態信號；保護動作類型、自診 斷故障類型信號。
通信功能
電容器和控制器之間采用RS-485通信聯結，便于大量采樣數據上傳及與外設監控終端進行信息交換，構成系統工作。
聯機功能
具有有線網絡通信和無線網絡通信功能。
智能網絡控制
可自動檢測及跟蹤系統無功的變化，自動投發電容器組。容量相同的電容器按循環投切原則，容量不同的電容器按適補原則投切。電容器先投先退、先退先投；電容器運行溫度低的先投，運行溫度高的先退；補償情況恒定時，電容器每十五分鐘循環投切，避免單只電容器長時間投運。
故障自診斷功能
電容器智能控制元件能對本體各項運行參數進行自診斷，一旦出現自檢故障，整機快速響應，退出運行。
技術參數 :
環境條件
環境溫度：-25～55℃；
相對溫度：40℃，20～90%；
海拔高度：≤2000m(特殊情況訂貨時說明)。
電源條件
額定電壓：-220V/～380V；
電壓偏差：±20%；
電壓波形：正弦波，總畸變率不大于7%；
額定頻率：50Hz±5%；
功率消耗：＜2W。
電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、
短路強度、采樣與控制電路 防護均符合中華人
民共和國電力行業DL/T842-2003《低壓并聯電
容器裝 置使用技術條件》中對應條款要求。
測量誤差
電壓：≤0.5%(在80～120%額定電壓范圍內)；
電流：≤1%(在5%～20%額定電流范圍內)，
≤1%(在5%～20%額定電流范圍內)；
功率因數：±1.5%；
溫度：±1℃。
保護誤差
電壓：≤0.5%；
電流：≤1%；
溫度：±1℃。
時間：±0.01s。
無功補償參數
電容器投切時隔：＞10s(1s~10s定制)；
無功容量：共補≤40kvar，分補≤20kvar；
聯機路數：≤20路。
可靠性能參數
控制準確率：100%；
投切允許次數：100萬次；
電容器容量運行時間衰減率：≤1%/年；
電容器容量投切衰減率：≤0.1%/萬次；
年故障率：≤1%；
